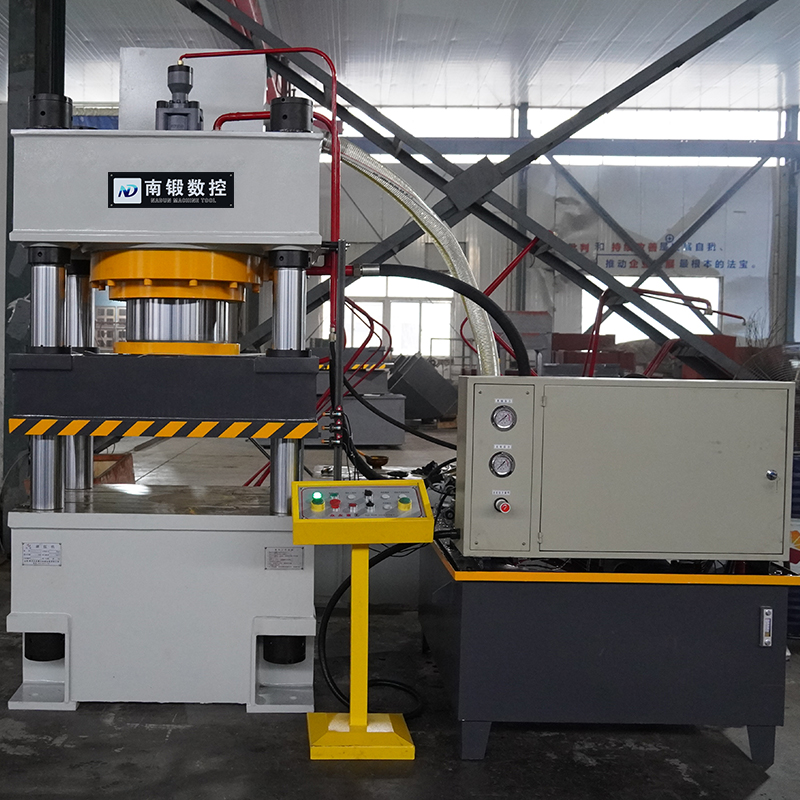

現以半自動油壓機"定壓成型"工作方式為例，對電氣控制線路的工作原理分析如下:

(I)首先將油壓機轉換開關SA扳到，"C"位置.然后合」三電源開關俏，倍號燈血1亮。
(2)接下起動it鈕5B2.接觸糖m線困得電并自鎖，使洶泵電動機起動運行，俯號幻 阻2亮。注意:所有動作必須在液壓泵電動機運行的情況下方可進行。

(3)續下工作技鈕583.中間繼電器KAI得電并自鎖.其觸點接通電磁閥IYA.上滑塊 快速下行，俯號燈皿3亮，很鋸前面對液壓系統的分析可知，當上滑塊鐮觸到被壓倒工件時，轉為慢速下行。
(4)當壓力升到-定值時，壓力繼電椿KP動作，其常開觸點(6 - 13)附合使中問繼電? U得電并自鎖.KA常閉觸點(9 - 10)斷開KAI.而KA常開觸點(多-17)穰通時間'童電棍 KTI線圃.KTI開始延時。

(5)當油壓機KTI的延時時間到，其觸點(多 - IS)閉合，使KA2得電并自鎖.KA2常閉'蟲點(14 - IS)斷開KA.從而切斷KTI線路;同時陽2常開觸點(1ω-104)接通2YA.信號燈HL4亮， 上滑塊快速退回。

(6)當油壓機上滑塊退回到原位，碰行程開關SQI.其常閉觸點(20 - 21)斷開.KA2斷電.2YA 斷電，上滑塊停止。
(7)按下按鈕5時，中間到童電梯KA3得電并自鎖，其常開觸點(102 - 105)接通電磁閥3YA.信號燈阻5殼，頂出缸活塞帶動下滑塊開始頂出工件。當下滑塊上移到頂停止.同時 碰到j(luò)行程開關SQ3，使時間鐮電棍KTl開始延時。
