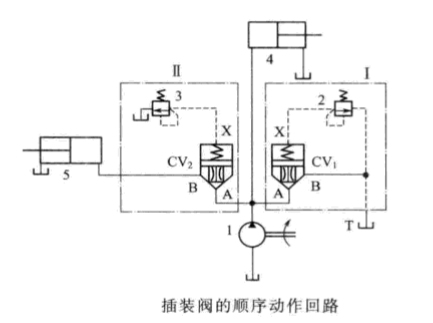

下圖是插裝閥的順序
插裝順序園Ⅱ用于控制雙缸動作順序,開啟壓力由先導調節閥設定。
液壓缸4先于缸5動作,當缸4向右運動到端點時,系統壓力升高,當壓力升高到插裝願序閥Ⅱ的開啟壓力時,插裝元件CV2升啟,液壓築1的壓力油經A、B進入缸5的無桿腔,缸5左移。
