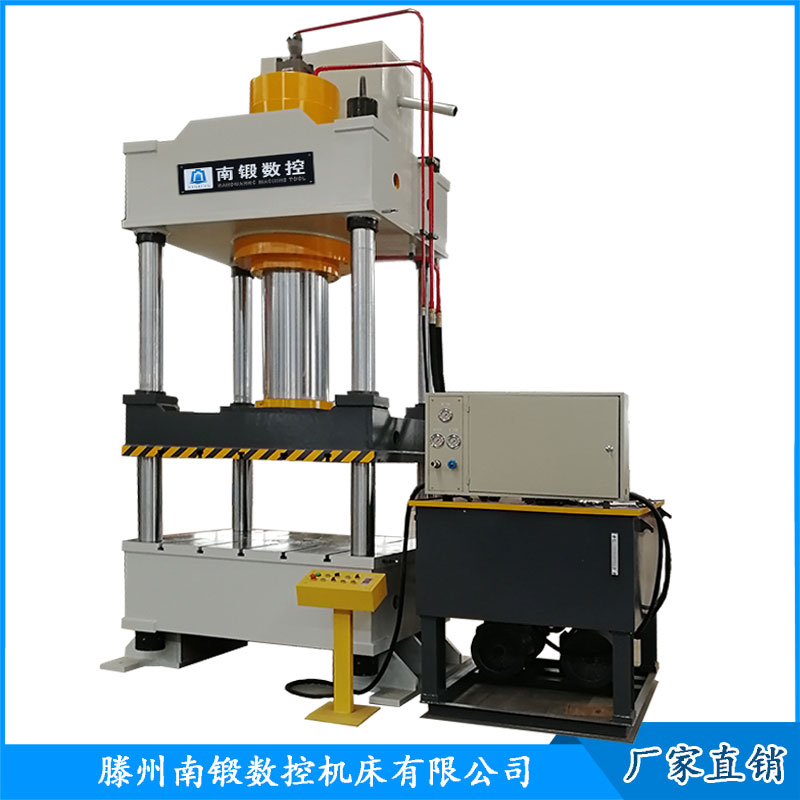

現有技術中四柱液壓機的導向結構采用安裝在液壓機中橫梁上與立柱配合的導向套。該種導向結構在偏載加工工況下
11在方立柱（1）和所述調節塊（5）之間還有一耐磨鑲片（7）。本發明結構簡單合理；可以嚴格控制方立柱與耐磨鑲片之間的間隙，以使導柱具有較高的導向精度；同時方便操作，只需調節調節螺釘即可
22另外，該導向結構安裝后不能調整，因此無法彌補鍛造熱壓造成的導向套變形，一方面導致導向精度和穩定性降低，另一方面也容易造成立柱拉傷。
發明內容本實用新型為解決公知技術中存在的技術問題而提供一種抗偏載、避免立柱拉傷、可調節且提高導向精度和穩定性的四柱液壓機的立柱導向結構。
3 本實用新型為解決公知技術中存在的技術問題所采取的技術方案是四柱液壓機的立柱導向結構，其特征在于包括設在中橫梁與每個立柱之間的沿圓周均布的四組由導板和楔板構成的導向組件，所述導板與楔板之間為楔面接觸，所述導板的內側面與立柱之間為平面接觸。
4 發明公開了一種四柱液壓機導柱導向結構，包括液壓機立柱（1）和滑塊（2），所述導柱（1）的整體形狀為方立柱；一連接板（3）垂直固定連接于所述滑塊（2）上；
所述中橫梁的上端安裝有將所述楔板壓緊固定在中橫梁內的壓板；所述導板靠近上端的位置設有向外水平延伸的支撐板，所述支撐板與壓板之間安裝有調整墊，所述支撐板通過螺釘固裝在壓板上方；所述導板與立柱之間還設有防塵結構。本實用新型還可以采用如下技術方案所述壓板為法蘭盤結構。
